Spanclamps Versenkbare Vierteldrehung
SpanClamps einziehbare Vierteldrehung – Alternative zu Schrauben
Schnellverschlüsse für häufiges Umrüsten und keine Störung durch einziehbaren Schaft!
Erfolgsfaktoren
Der Schaft lässt sich zurückziehen, um Gleit- oder Türanwendungen zu ermöglichen
Minimale Plattenstärke: 6 mm oder 3 mm mit Abstandshalter SCQTS
EIN / AUS-Anzeige für Sicherheit
Erhältlich in Edelstahl
Spannkraft: 60 N & 90 N
Haltekraft: 60 N & 90 N
Wählen Sie Ihren Vierteldrehungsbolzen aus
|
Kunststoffknopf SCRQT-P |
Metallknopf SCRQT |
Edelstahlknopf SCRQT-S |
|
|
 |
 |
|---|---|---|
| SCRQT0610-P | SCRQT0610 | SCRQT0610-S |
| SCRQT0614-P | SCRQT0614 | SCRQT0614-S |
Wählen Sie Ihre Steckdose aus
|
Buchse mit dünnem Aufsatz SCQTR |
Dünne Plattenhalterung aus Edelstahl SCQTR-S |
Versenkbare Buchse SCQTRBI |
Eingebetteter Edelstahl SCQTRBI-S |
 |
 |
 |
 |
| SCQTR0610 | SCQTR0610-S | SCQTRBI10 | SCQTRBI10-S |
| SCQTR0612 | SCQTR0612-S | SCQTRBI12 | SCQTRBI12-S |
Abstandshalter SCQTS wird für 3 mm oder mehr, unter 6 mm Plattendicke benötigt
 |
Abstandhalter Artikelnummer |
Kompatibles einziehbares Viertel Wende Bolzen |
| SCQTS25 | SCRQT0610-P, SCRQT0610, SCRQT0610-S | |
| SCQTS34 | SCRQT0614-P, SCRQT0614, SCRQT0614-S |

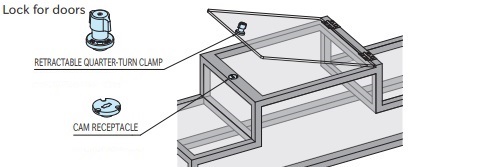

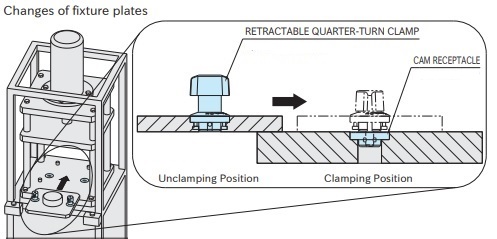

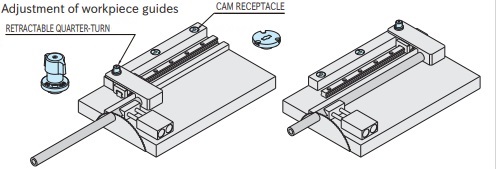

Anwendung

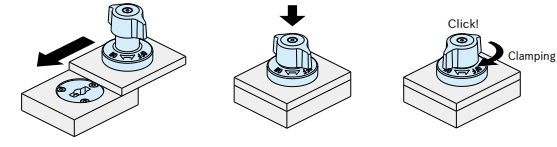

- Stellen Sie sicher, dass der Knopf auf "OFF" steht und der Schaft eingefahren ist.
- Setzen Sie die versenkbare Vierteldrehklemme ein und drücken Sie auf den Knopf.
- Drehen Sie den Knopf zum Festklemmen in die Position "ON". Der Knopf klickt, sobald er eingerastet ist. Wenn Sie den Knopf in die Position "OFF" drehen, wechselt der Schaft durch die Feder automatisch in die Löseposition zurück.
Eigenschaften

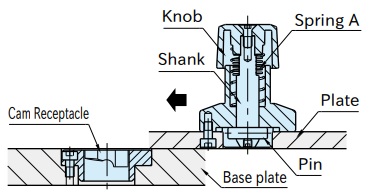

Der Schaft wechselt in die Löseposition zurück, um einen störungsfreien Betrieb der Grundplatte zu ermöglichen.
Wenn der Stift entlang der Nockenoberfläche die Nockenaufnahme berührt, wird Feder A zusammengedrückt, um die Platte nach unten zu drücken.
