SpanClamps Quarter-Turn-Klemmen
SpanClamps Vierteldrehung – Alternative zu Schrauben
Schnellverschlüsse für häufiges Umrüsten
Highlights
Minimale Plattenstärke: 6 mm oder 3 mm mit Abstandshalter SCQTS
EIN / AUS-Anzeige für Sicherheit
Erhältlich in Edelstahl
Spannkraft: 60 N & 90 N
Haltekraft: 60 N & 90 N
Wählen Sie Ihren Vierteldrehungsbolzen aus
|
Kunststoffknopf SCQT-P |
Metallknopf SCQT |
Edelstahlknopf SCQT-S |
Niedriger Knopf SCQT-LH |
Innensechskantknopf SCQTHS-S |
 |
 |
 |
 |
 |
|---|---|---|---|---|
| SCQT0610-P | SCQT0610 | SCQT0610-S | SCQT0610-LH | SCQTHS0610-S |
| SCQT0614-P | SCQT0614 | SCQT0614-S | SCQT0614-LH | SCQTHS0614-S |
| SCQT1220-P | SCQT1220 | SCQT1220-S | SCQT1220-LH | SCQTHS1220-S |
Wählen Sie Ihre Steckdose aus
|
Buchse mit dünnem Aufsatz SCQTR |
Dünne Plattenhalterung aus Edelstahl SCQTR-S |
Versenkbare Buchse SCQTRBI |
Eingebetteter Edelstahl SCQTRBI-S |
 |
 |
 |
 |
| SCQTR0610 | SCQTR0610-S | SCQTRBI10 | SCQTRBI10-S |
| SCQTR0612 | SCQTR0612-S | SCQTRBI12 | SCQTRBI12-S |
Abstandshalter SCQTS wird für 3 mm oder mehr, unter 6 mm Plattendicke benötigt
 |
Abstandhalter Artikelnummer |
Kompatibles Viertel WendeBolzen |
| SCQTS25 | SCQT0610-P, SCQT0610, SCQT0610-S, SCQT0610-HS, SCQT0610-LH | |
| SCQTS34 | SCQT0614-P, SCQT0614, SCQT0614-S, SCQT0614-HS, SCQT0614-LH |
Anwendung
- Versichern Sie sich, dass der Knopf auf "OFF" steht.
- Setzen Sie die Vierteldrehklemme ein.
- Drehen Sie den Knopf zum Festklemmen in die Position "ON". Der Knopf klickt, wenn er einrastet / gelöst wird.
Eigenschaften

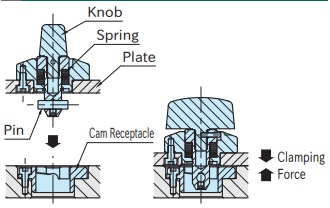

Wenn der Stift den Nocken in der Nockenaufnahme berührt, wird die Feder zusammengedrückt, um die Platte nach unten zu drücken.

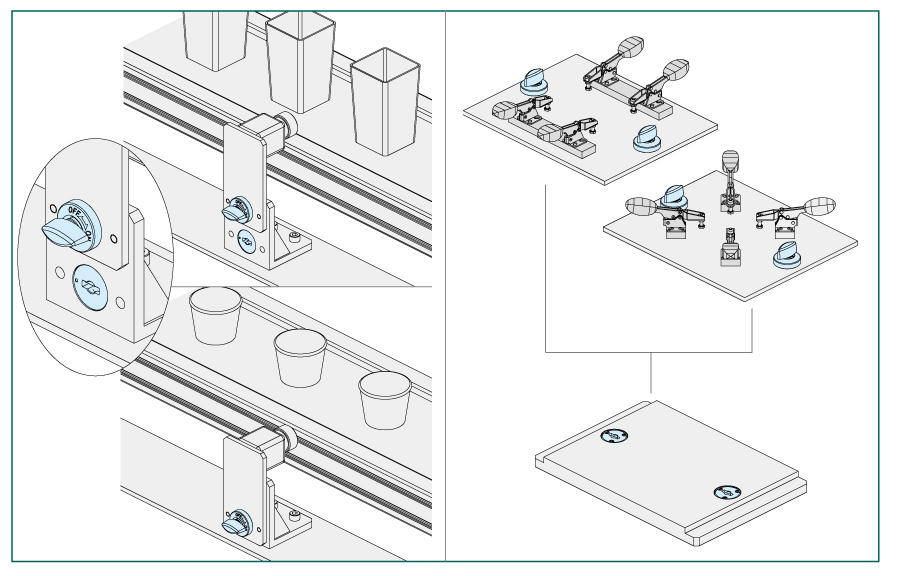

Änderungen der Kamerapositionen Änderungen der Befestigungsplatten
