SpanClamps kugelsichere Vierteldrehungen
SpanClamps Ball Locking Vierteldrehklemme
Schnellverschlüsse für häufiges Umrüsten
Highlights
Hohe Scherfestigkeit
Minimale Plattenstärke: 6 mm oder 3 mm mit Abstandshalter SCQTS
EIN / AUS-Anzeige für Sicherheit
Erhältlich in Edelstahl
Spannkraft: 30 N & 50 N
Haltekraft durch Kugelarretierung
Wählen Sie Ihren Vierteldrehungsbolzen aus
|
Kunststoffknopf SCSBLQT-P |
Metallknopf SCSBLQT |
Edelstahlknopf SCSBLQT-S |
|
|
Plattendicke mm |
 |
 |
 |
|---|---|---|---|
| 6 bis 10 | SCSBLQT0610-P | SCSBLQT0610 | SCSBLQT0610-S |
| 6 bis 14 | SCSBLQT0614-P | SCSBLQT0614 | SCSBLQT0614-S |
| 12 bis 20 | SCSBLQT1220-P | SCSBLQT1220 | SCSBLQT1220-S |
Wählen Sie Ihre Steckdose aus
Edelstahlmutter (separat bestellen)
Für den Einbau bei Rahmenstärken von 6 bis 10 mm zu verwenden.
M12 : SCBLNM12-S
M16 : SCBLNM16-S
Steckdosen-Installationswerkzeug für große Mengen (separat bestellen)
Teilenummer: SCT

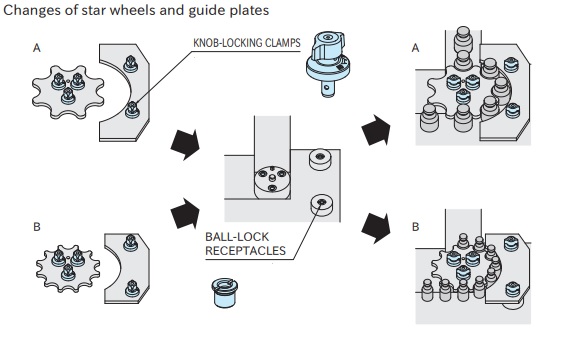

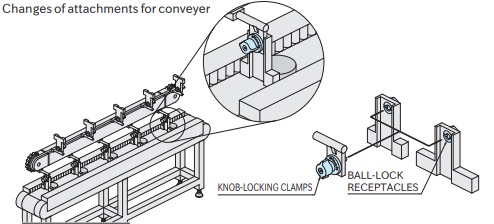

Anwendung
- Versichern Sie sich, dass der Knopf auf "OFF" steht.
- Setzen Sie den SpanClamp mit Verriegelungsknopf ein.
- Drehen Sie den Knopf zum Festklemmen in die Position "ON". Der Knopf lässt sich leicht durch Federkraft bewegen.
Eigenschaften
Der Keil des Sicherungsstifts drückt die Kugel auf die Abschrägung des Haltenockens, um die beiden Platten festzuklemmen.
